avatar
sacapuces
Date d'inscription : 20/01/2019
Age : 56
Localisation : Val de Marne

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Jeu 26 Mar - 19:35
Un bien beau montage , c'est sympa de prendre du temps pour nous donner toutes ces explications sur ces rajouts.
Panther II "Fort Knox" - Page 5 2505875719 et surtout un grand bravo2
Patrick.
puma80
puma80
Date d'inscription : 19/01/2019
Age : 45

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Jeu 26 Mar - 21:15
sympa les explications , il avait de sacré invention pour l'époque et en temps de guerre en plus .
pascal76
pascal76
Date d'inscription : 04/02/2019

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Lun 30 Mar - 13:39
Salut
ça complète l'histoire du panther, du beau détail super

Pascal76
Pierremi01
Pierremi01
Date d'inscription : 19/01/2019
Age : 51
Localisation : Ain 01

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Lun 30 Mar - 15:01
rourou a écrit:super bravo2

papoun a écrit:efficace! bravo2

sacapuces a écrit:Un bien beau montage , c'est sympa de prendre du temps pour nous donner toutes ces explications sur ces rajouts.
Panther II "Fort Knox" - Page 5 2505875719 et surtout un grand bravo2
Patrick.

puma80 a écrit:sympa les explications , il avait de sacré invention pour l'époque et en temps de guerre en plus .

pascal76 a écrit:Salut
ça complète l'histoire du panther,  du beau détail super

Pascal76

Merci à vous tous.

Le châssis se monte bien.
Quand j'aurais suffisamment avancé et de photos, je commencerais à vous montrer tout cela.
Pierremi01
Pierremi01
Date d'inscription : 19/01/2019
Age : 51
Localisation : Ain 01

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Ven 3 Avr - 14:05
LE CHASSIS

17. Trous portes manilles arrières


Sur le Panther II FK, il y a des trous pour les manilles en haut de la caisse à l'arrière.

Panther II "Fort Knox" - Page 5 Panthe26

Panther II "Fort Knox" - Page 5 Image110

Afin de rentabiliser son moule, Dragon a utilisé son châssis pour plusieurs modèles. La pièce B1 correspondant au dessus du châssis est commune au Panther F ref 9008 et au Panther II malgré des différences entre les 2.
Dragon en a tenu compte et demande la modification.

Panther II "Fort Knox" - Page 5 6027-612 Panther II "Fort Knox" - Page 5 6027-611



Panther II "Fort Knox" - Page 5 D90-2250


Dernière édition par Pierremi01 le Ven 3 Avr - 14:54, édité 1 fois (Raison : ajout d'un schéma)
avatar
papoun
Date d'inscription : 19/01/2019
Age : 61
Localisation : paris

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Ven 3 Avr - 14:18
bonjour Pierre-michel,comment vas tu?toujours ces détails chronophages dont tu te passerais!!chouette modif avec ponçage!!amitiés patrick bravo
Pierremi01
Pierremi01
Date d'inscription : 19/01/2019
Age : 51
Localisation : Ain 01

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Ven 3 Avr - 15:35
papoun a écrit:bonjour Pierre-michel,comment vas tu?toujours ces détails chronophages dont tu te passerais!!chouette modif avec ponçage!!amitiés patrick bravo

Salut Patrick,

Ca va. Je commence à mettre en ligne le châssis.
J'ai trié les photos. Je l'avais quand même commencé en 2017 !

Tu ne m'en parles pas donc je suppose que tu n'as toujours pas reçu les lunettes.
J'espère qu'elles ne vont pas tarder.

A bientôt.

Pierre-Michel
avatar
papoun
Date d'inscription : 19/01/2019
Age : 61
Localisation : paris

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Ven 3 Avr - 15:38
non,tjs pas reçu,mais je garde espoir!merci
Pierremi01
Pierremi01
Date d'inscription : 19/01/2019
Age : 51
Localisation : Ain 01

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Ven 3 Avr - 17:12
18. Plage arrière moteur. 1ère partie

De nombreuses différences existent entre l'interprétation par Dragon du Panther II et celui de FK.

Panther II "Fort Knox" - Page 5 D90-2255

Panther II "Fort Knox" - Page 5 Panthe28

Dessin de la plage arrière du Panther II :

Panther II "Fort Knox" - Page 5 Image111

Les différences en fonction du n° :

1= il y a deux poignées
2= butée de trappes en forme de V inversée manquante
3= grilles rondes identiques à celles du Tigre II (sans la rehausse radiateur de gauche)
4= rainure bien visibles
5= crochets déplacés
6= dessin des grilles rectangulaires différents
7= totalité des écrous de la plaque manquants
8= plaques rectangulaires nues sans supports câbles ou autres soudés
9= petite tige présente
10= 1 boulon absent sur cette grille rectangulaire



J'ai décidé de la refaire complétement.

Dans un premier temps, découpe de la plage arrière :

Panther II "Fort Knox" - Page 5 D90-2253

Pour pouvoir remettre une nouvelle plage à la place, je vais créer les parois du compartiment moteur pour qu'elle repose dessus.

Pour le fun, je fabrique à l'aide d'une tige de plastique les barres de torsion.
Elles sont simples comme sur le Tigre II et pas doubles comme sur le Panther classique.

Panther II "Fort Knox" - Page 5 Image112

Panther II "Fort Knox" - Page 5 D90-2256

Les différentes parois du compartiment moteur sont faites en CP.
Pour les dimensions et la position des divers trous, je me suis basé sur le vieux kit Verlinden ref 397 en reproduisant à l'identique la PE.

Panther II "Fort Knox" - Page 5 Verlid10

Panther II "Fort Knox" - Page 5 D90-2257 Panther II "Fort Knox" - Page 5 D90-2259

Puis je met en place :

Panther II "Fort Knox" - Page 5 D90-2260
Panther II "Fort Knox" - Page 5 D90-2262
Panther II "Fort Knox" - Page 5 D90-2261
Panther II "Fort Knox" - Page 5 D90-2265
Panther II "Fort Knox" - Page 5 D90-2263
Panther II "Fort Knox" - Page 5 D90-2264
Panther II "Fort Knox" - Page 5 D90-2266

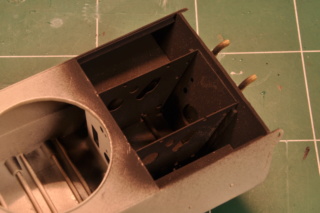

Et mise en peinture de l'intérieur en noir.

Panther II "Fort Knox" - Page 5 D90-2267

Ma nouvelle plaque moteur se posera sur les parois adjacentes au moteur.
avatar
papoun
Date d'inscription : 19/01/2019
Age : 61
Localisation : paris

Panther II "Fort Knox" - Page 5 Empty Re: Panther II "Fort Knox"

le Ven 3 Avr - 17:21
he be ma doué!quel beau boulot!champion!tu ne fais pas dans la demi-mesure!amitiés pat bravo2 cacestdukit
