Fini - Katyusha BM13 - Zvesda 1/35

+9
Globetrotter08
Dété Frédéric
Pierremi01
Patrice DEBUCQUOY
rourou
papoun
Lostiznaos
puma80
francois
13 participants
Aller en bas
francois
francois
Date d'inscription : 23/01/2019
Age : 59
Localisation : Paris

Fini - Katyusha BM13 - Zvesda 1/35  Empty Fini - Katyusha BM13 - Zvesda 1/35

Dim 27 Jan - 10:04
Bonjour à tous.

Je reprends mon post Katyusha BM13  issu du forum des colleurs

J'ai profité d'une semaine de vacance comme qui dirait en ermite (pain sec, eau, maquette) pour commencer largement l'objet suivant :
Fini - Katyusha BM13 - Zvesda 1/35  17021907060820336514859338

Zvesda ex-Italeri. Dans mon stock depuis quelques années, après l'avoir été dans celui du précédent acquéreur.

La notice est légèrement parcheminée, et assez schématique (ça change des vues "3D" des notice récentes, donc bien réfléchir avant d'agir).
Fini - Katyusha BM13 - Zvesda 1/35  17021907060920336514859339

Plastique plutôt dur, détails corrects, tout ce monte plutôt bien.

Pour le détaillage je m'étais procuré au fils des ans :  la planche Eduard (pas trop bon achat en fait)
Fini - Katyusha BM13 - Zvesda 1/35  17021907061220336514859341

Et le morceau de bravoure
Fini - Katyusha BM13 - Zvesda 1/35  17021907061120336514859340
(on ne s'en aperçoit que quand on ouvre la boite et qu'on voit qu'un rail de lancement -il y en a 8- est constitué d'un 15zaine de pièces en PE)

Pour le reste, il y a déjà quelque temps, j'avais tiré une copie en résine du moteur et du radiateur  du zil157/sam2 trumpeter en me disant que j'allais coller tout ça sous le capot de ce Zil là
Fini - Katyusha BM13 - Zvesda 1/35  17021907061820336514859345
Ya des bulles, du boulot d'affinage, mais j'aime bien (j'espère que ça va rentrer)

J'avais aussi fait des tirages en résine des pneus, car ceux de la boite en vinyl ne me plaisent pas avec leur ligne de moulage en plein milieu.
Fini - Katyusha BM13 - Zvesda 1/35  17021907061620336514859344
Le premier boulot assez long a été d'adapter par ponçage et raclage l'ouverture centrale de chacun pour pouvoir y loger la jante du kit (la résine n'est pas élastique contrairement au vinyl)

Concernant la partie "Cabine" j'ai avancé au maximum avec, découpe du capot, découpe du logement du moteur, collage/masticage/ponçage
Fini - Katyusha BM13 - Zvesda 1/35  17021907061420336514859342
Fini - Katyusha BM13 - Zvesda 1/35  17021907061520336514859343

Chassis, arbres, axes
Fini - Katyusha BM13 - Zvesda 1/35  17021907061920336514859346

Chassis du Lance-roquette et support
Fini - Katyusha BM13 - Zvesda 1/35  17021907062020336514859347

Petit comparatif entre la pièce du kit et celle en résine de Royal Model, qui est bien plus fine
Fini - Katyusha BM13 - Zvesda 1/35  17021907062220336514859348

Les rails : j'ai le choix entre la PE Royal Model (soudage plus ou moins habile avec encore plein de boulot) et les pièces d'origine du kit
Fini - Katyusha BM13 - Zvesda 1/35  17021907062420336514859349
Où l'on voit bien que la PE est beaucoup plus fine, mais où l'on voit aussi que la qualité de la soudure est pas top et qu'un nettoyage soigneux s'impose.
Je compte aller au bout du montage/finition  de cette PE puis faire mon choix ensuite.

Cordialement


Dernière édition par francois le Sam 23 Avr - 23:11, édité 1 fois
francois
francois
Date d'inscription : 23/01/2019
Age : 59
Localisation : Paris

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Dim 27 Jan - 10:17

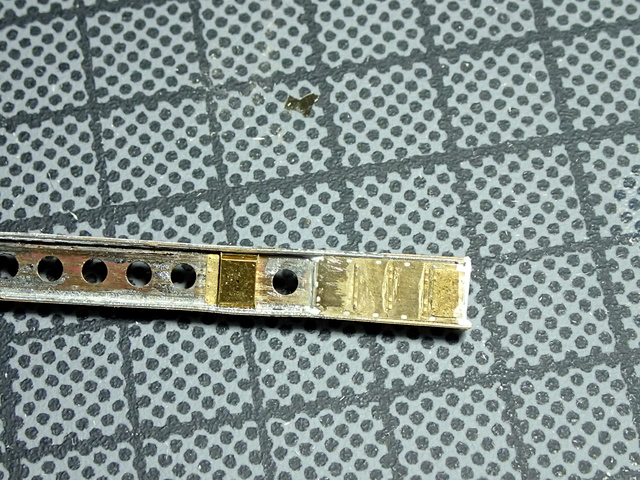

Avancée de la partie postérieure des rails de lancement des roquettes. C'est très long car il y a une multitude de pièces (15 par rail), certaines minuscules, à former et à coller (j'utilise de la colle21 ou pour les plus petites du vernis acrylique déposé au pinceau "un poil")
Pour combler les irrégularités et interstices, j'utilise du perfect putty (deluxe) légèrement  dilué à l'eau. En attendant un sous-couchage "gris/noir" à venir.

Fini - Katyusha BM13 - Zvesda 1/35  17040203594220336514960016
Fini - Katyusha BM13 - Zvesda 1/35  17040203594020336514960015


Il est dit que ce montage ne sera pas une sinécure.

Après avoir apprêté en noir mes rails de lance roquette j'étais assez content du résultat et je m'apprêtais (aussi) à coller les entretoises en résine.
Malheureusement une bonne partie est tordue (merci la qualité !) et inutilisable.
Fini - Katyusha BM13 - Zvesda 1/35  17050210560020336515016983



Je vais donc tout refaire à partir de tige de laiton et de tube plastique : trois longueurs de tige de laiton parallèles joignant les 8 rails. Au niveau de chacun, la tige passera dans un petit morceau de tube avec épaulement qui simulera le piètement des entretoises
Les éléments de base.
Fini - Katyusha BM13 - Zvesda 1/35  17050210560120336515016984

Le morceau de tube inséré dans une alvéole du rail...  le tout 24 fois
Fini - Katyusha BM13 - Zvesda 1/35  17050210555720336515016981

Ajout d'une rondelle de chaque côté... le tout 42 fois
Fini - Katyusha BM13 - Zvesda 1/35  17050210555920336515016982

Ensuite l'idée est d'aléser le passage d'insérer les tiges de laiton en contrôlant le parallélisme puis de coller le tout bien à plat.

Petite avancée sur l'assemblage des rails de lancement. Tout en douceur, il s'agit de ne rien casser des soudures effectués.

Fini - Katyusha BM13 - Zvesda 1/35  17062707585720336515117383
Fini - Katyusha BM13 - Zvesda 1/35  17062707585920336515117384


Parallèlement, j'ai pschité d'un coup de bombe en sous-couche gris-(très)foncé le train de roulement et dé-carotté les fusées de leur base, ce qui est pénible à faire en 16 exemplaires sans briser un aileron.
Je posterai des photos plus tard

Avancées significatives sur plusieurs axes

1- Lance roquette : fin du montage des rails et sous-couchage, sous-couchage du chassis, préparation des fusées et sous-couchage
Fini - Katyusha BM13 - Zvesda 1/35  17081305195120336515218003
Fini - Katyusha BM13 - Zvesda 1/35  17081305212720336515218021
Fini - Katyusha BM13 - Zvesda 1/35  17081305234120336515218054

2- Divers apparaux sur la caisse, affinés par de la photodécoupe Eduard, bien utile finalement, caisses, manivelles (avec bidouillage maison d'une liaison à la cardan), support de roues de secours
Fini - Katyusha BM13 - Zvesda 1/35  17081305225720336515218039
Fini - Katyusha BM13 - Zvesda 1/35  17081305254620336515218083
Fini - Katyusha BM13 - Zvesda 1/35  17081305254020336515218081
Fini - Katyusha BM13 - Zvesda 1/35  17081305221520336515218034
Fini - Katyusha BM13 - Zvesda 1/35  17081305181820336515217980

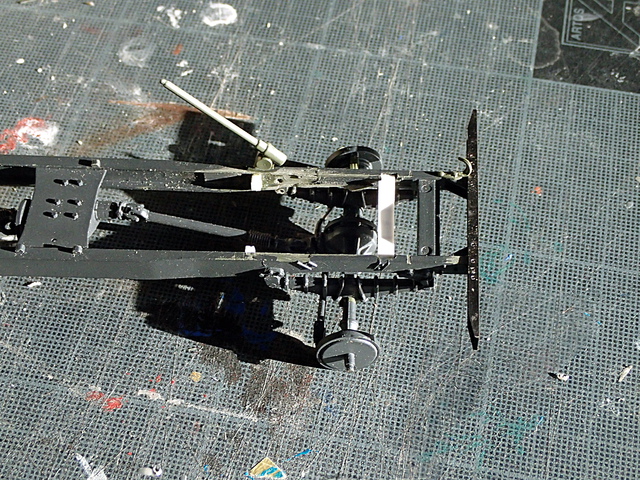

3- Le plus gros : adaptation du chassis pour montage du groupe moteur et montage du moteur (encore des babioles à fignoler) qui est une copie résine maison d'un moteur trumpeter (zil sam6).
Fini - Katyusha BM13 - Zvesda 1/35  17081305255620336515218088
Fini - Katyusha BM13 - Zvesda 1/35  17081305243220336515218069
Fini - Katyusha BM13 - Zvesda 1/35  17081305275020336515218108
Fini - Katyusha BM13 - Zvesda 1/35  17081305260620336515218092
Fini - Katyusha BM13 - Zvesda 1/35  17081308345220336515219367
Fini - Katyusha BM13 - Zvesda 1/35  17081308382120336515219372
Fini - Katyusha BM13 - Zvesda 1/35  17081308354620336515219368


Quelques photos de mes dernières avancées de septembre : début de peinture et patine.

Trop de boulot depuis pour avancer depuis... :triste:

moteur
Fini - Katyusha BM13 - Zvesda 1/35  18012806184320336515511639
Fini - Katyusha BM13 - Zvesda 1/35  18012806184420336515511641

cabine
Fini - Katyusha BM13 - Zvesda 1/35  18012806184520336515511642
Fini - Katyusha BM13 - Zvesda 1/35  18012806184620336515511643
Fini - Katyusha BM13 - Zvesda 1/35  18012806184820336515511646
Fini - Katyusha BM13 - Zvesda 1/35  18012806190620336515511657

plateau et armement
Fini - Katyusha BM13 - Zvesda 1/35  18012806185420336515511651
Fini - Katyusha BM13 - Zvesda 1/35  18012806185220336515511648
Fini - Katyusha BM13 - Zvesda 1/35  18012806185920336515511653

Peinture : acrylique lifecolor pour tout ce qui est vert, alclad pour la base du moteur, humbrol et lifecolor pour les détails
alclad pour les fusées.

Éclaircies/ombrages aux huiles, jus idem + "dark brown for green"  mig

Début d'éraflures au micro feutre noir.
puma80
puma80
Date d'inscription : 19/01/2019
Age : 48

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Dim 27 Jan - 11:08
sacré boulot .
avatar
Invité
Invité

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Jeu 31 Jan - 20:59
Gros gros travail de détaillage :shock: :shock: :shock: :shock: :shock: trés joli !

K.
Lostiznaos
Lostiznaos
Date d'inscription : 08/03/2019
Age : 61

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Ven 8 Mar - 21:20
Oui, c'est un travail de ouf, vraiment bravo!
J'ai toujours regretté que cette maquette (Italeri à l'origine) représente un engin post seconde guerre mondiale, cela limite les mises en situation!
avatar
papoun
Date d'inscription : 19/01/2019
Age : 63
Localisation : paris

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Ven 8 Mar - 21:57
bonjour.mazette!quel boulot réussi avec la photodécoupe!!amitiés patrick bravo2
francois
francois
Date d'inscription : 23/01/2019
Age : 59
Localisation : Paris

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Dim 3 Mai - 12:20
Bonjour à Tous

Après une période  d'abstinence maquettiste, Je profite du confinement pour me remettre doucettement à l'atelier et finir les projets en cours.
Où le Katiuysha voit arriver le bout du tunnel : sous ensembles en cours de finalisation et patine. Le plus gros reste le compartiment moteur à détailler et le capot moteur à revoir.


Fini - Katyusha BM13 - Zvesda 1/35  THl5Jb-P4200900

Fini - Katyusha BM13 - Zvesda 1/35  THl5Jb-P4200901

Fini - Katyusha BM13 - Zvesda 1/35  WHl5Jb-P4200903

Fini - Katyusha BM13 - Zvesda 1/35  UHl5Jb-P4200904

Fini - Katyusha BM13 - Zvesda 1/35  WHl5Jb-P4200902

Bon dimanche
avatar
papoun
Date d'inscription : 19/01/2019
Age : 63
Localisation : paris

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Dim 3 Mai - 13:18
bonjour,c'est du beau boulot!amitiés bravo
rourou
rourou
Date d'inscription : 25/11/2019
Age : 59
Localisation : Montluçon (03)

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Dim 3 Mai - 13:45
jolie maquette . bravo
avatar
Patrice DEBUCQUOY
Date d'inscription : 22/01/2019

Fini - Katyusha BM13 - Zvesda 1/35  Empty Re: Fini - Katyusha BM13 - Zvesda 1/35

Dim 3 Mai - 15:24
Bonjour,

Bravo pour ce boulot de fou que je n'aurais pas la patience de faire ni même d'envisager.
Sur les lanceurs WW2 il y avait 2 déflecteurs au dessus des rampes pour éviter que le vérin chope un obstacle, est-ce qu'on le voit encore après-guerre ?

[img]Fini - Katyusha BM13 - Zvesda 1/35  HYem0uj[/img]

Amitiés maquettistes,
Patrice.
